Chi tiết cấu hình thiết bị HT-F160

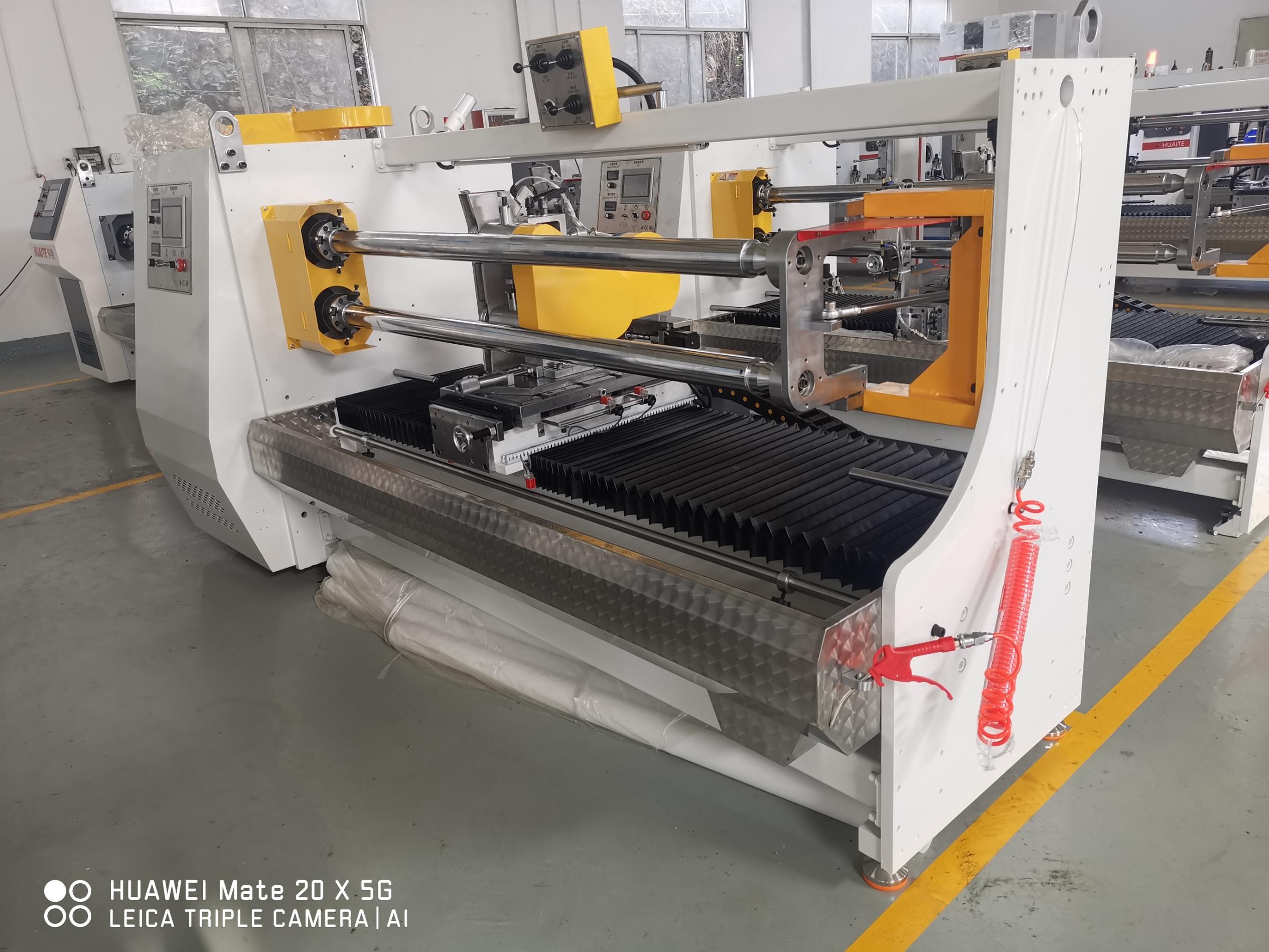

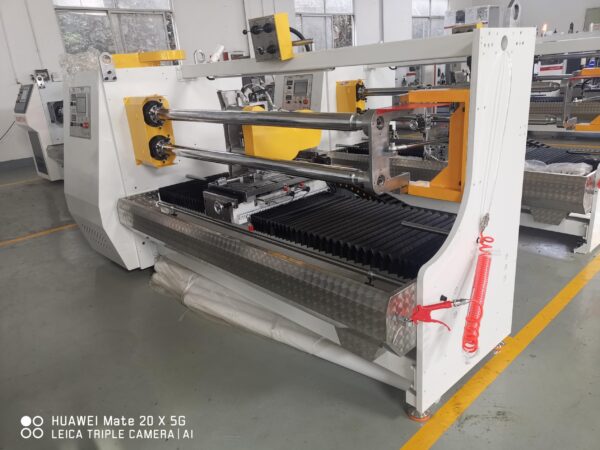

1. Ngoại hình tổng thể
2. Thông số kỹ thuật
Chiều rộng vật liệu cắt 1300mm
Đường kính lõi giấy cắt bên trong 38/76mm
Thiết kế cắt đường kính tối đa 160mm
Điện áp hoạt động 380V 50HZ (220V có thể tùy chỉnh)
Chiều rộng cắt 1mm~1300mm
Độ chính xác cắt ± 0,1mm
Kích thước: 2,9m*1,3m*1,5m
Trọng lượng 1400KG
Tổng công suất 8KW
3. Cấu hình chính
Cấu hình máy chủ Cấu hình Thông số kỹ thuật và Nội dung Số lượng Thương hiệu
1 vòng bi, vòng bi hoàn chỉnh, NSK Nhật Bản, 1 bộ, NSK Nhật Bản
2Công tắc bảo vệ rò rỉ điện áp thấp 1 bộ CHINT Electric
Tiếp điểm AC 1 bộ CHINT Electric
Bộ nguồn chuyển mạch 1 bộ CHINT Electric
Rơ le 1 bộ CHINT Electric
Công tắc
3 nút điều khiển công tắc 1 bộ CHINT ELECTRIC
4 Thiết bị cài đặt máy chủ Màn hình màu cảm ứng 7 inch 1 bộ Kunlun Tongtai
5 Hệ thống điều khiển Bộ điều khiển lập trình 1 bộ Panasonic
6 Bộ định vị cấp liệu chính của dao cắt C7, ổ trục vít bi chính xác 1 bộ Hiwin
7 Thanh trượt dẫn hướng tuyến tính 1 bộ Hiwin
8 Tay cầm điều khiển Công tắc chéo 3 chiếc Tiande
9 Công tắc quang điện Công tắc quang điện 6 cái Daxun
10 Biến tần động cơ trục chính 5.5P biến tần tốc độ vô cấp 1 bộ AFT
11 Biến tần động cơ dao tròn 5.5P biến tần tốc độ vô cấp 1 bộ AFT
12 Bộ định vị chuyển động ngang của máy cắt 750W Bộ truyền động động cơ servo 1 bộ AFT
13 Bộ truyền động dao tròn 750W Bộ truyền động động cơ servo 1 bộ AFT
14 Sơn kim loại tấm Sơn tĩnh điện nhập khẩu 1 bộ Thương hiệu nổi tiếng trong nước
15 Động cơ cắt 380V 50HZ Động cơ AC 3P-4H 1 bộ Chất lượng nổi tiếng trong nước
16 Động cơ trục chính 380V 50HZ Động cơ AC 5.5P-6H 1 bộ Chất lượng nổi tiếng trong nước
17 Hệ thống chiếu sáng Đèn LED dải 24v 1 bộ Thương hiệu nổi tiếng trong nước
18 Hệ thống làm mát Cung cấp nước phun tự động 1 bộ SNS
19 Giá đỡ đuôi Xi lanh từ 1 bộ SNS
20 Bộ ba kết hợp, lọc hơi nước và điều chỉnh áp suất không khí 1 bộ SNS
21 Trục cắt Đường kính trục cắt 76mm 2 chiếc Dongguan Qiangji
23 Hệ thống góc xoay Bước góc xoay tự động 1 Bộ AFT
24 Thiết bị kẹp Kẹp tự động kiểu piston khí nén 1 bộ Thâm Quyến Huaite
25 Phễu thép không gỉ phễu 1 bộ Thâm Quyến Huaite
26 dao tròn 200 lưỡi đơn 2 thép tốc độ cao
27 Phụ kiện ngẫu nhiên 76,5 ống cắt ống PE 2 chiếc Thâm Quyến
28 Dụng cụ sửa chữa Dụng cụ bảo trì chung 1 bộ Shenzhen White
29 Kẹp dao tấm đường kính 120 1 bộ Thâm Quyến Huaite
