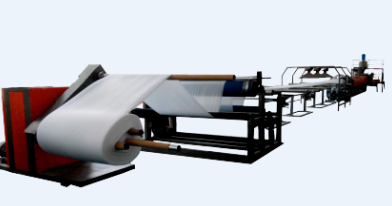

Máy đùn xốp Foam EPE FLY- 105

Hình ảnh và thông số kĩ thuật FLY- 105

FLY-105珍珠棉发泡机标准配置如下

、Cấu hình tiêu chuẩn của máy đùn xốp Foam EPE

FLY-105 như sau：

1. Thông số kỹ thuật:

1. Đường kính trục vít φ105mm (vật liệu 38CrMoALA), tỷ lệ chiều dài trên đường kính 55: 1, Zhoushan (Zhoushan, Zhejiang); tốc độ quay là 0-48 vòng / phút; xử lý thấm nitơ, xử lý hợp kim phun xoắn ốc, siêu cứng và bền.

2. Hộp số 250-II tiêu chuẩn quốc gia, sản xuất tại Quảng Đông 1 bộ

3. Động cơ chính 55KW / 4 / 380V (động cơ Siemens) 1 bộ

4. Biến tần chính 55KW / 4 / 380V (hình sin) 1 bộ

5. Điều khiển thông minh nhiệt độ Điều khiển màn hình cảm ứng PLC nhãn hiệu OMRON 1 bộ

6. Áp dụng rơle trạng thái rắn không tiếp xúc (thương hiệu KETE Hàn Quốc)

7. Với bộ tích lũy để điều áp nhanh chóng và tự động thay đổi lưới (vòng lưới kép)

8. Hệ thống làm mát thông qua hệ thống phun nước và làm mát bằng không khí

II. Yêu cầu về hiệu suất của sản phẩm:

1. Năng lực sản xuất: 70-120 kg / h

2. Độ dày tấm: 0,5-4mm

3. Chiều rộng tấm: 1000-1600mm

4. Mật độ sản phẩm: 16-40 kg / khối

5. Tốc độ dây chuyền sản xuất: 10-80m / phút

Ba, danh sách thiết bị:

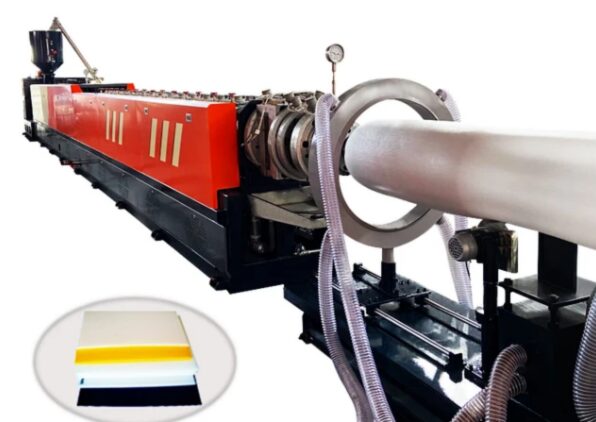

1. Máy chủ

Thân khung thép, bồn rửa bằng thép không gỉ, động cơ chính, hộp số mỗi bộ 1

1.Φ105 vít thùng 1 bộ

2. 1 bộ thay đổi màn hình tự động không ngừng vòng lưới kép

3. Cụm khuôn 1 bộ

4. Miệng tấm 2 bộ

(Kích thước của miệng khuôn cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.)

5. 1 tủ điện chính

(2) Bộ phận nạp

1. Bộ nạp tự động, bộ nạp trục vít loại 1

2. Bệ tải, 1 bộ thang tải

3. 1 bộ máy đánh bột tan tự động

4. Máy trộn tự động 100kg 1 bộ

5. Máy cấp liệu chân không 300g 1 bộ

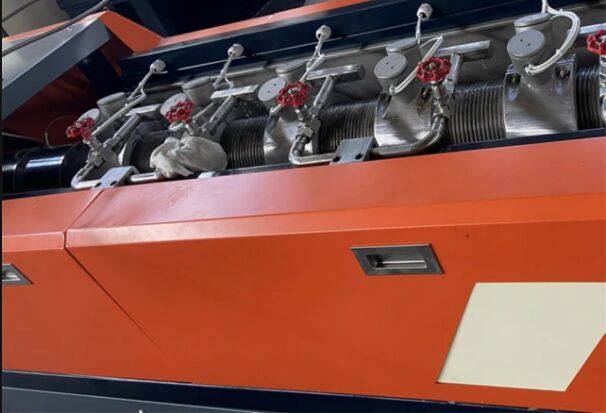

(3) Bộ phận tiêm phụ gia

1. Bơm butan 80 L / H, điều khiển bằng bộ biến tần trong tủ điện của máy chính. 1 bộ

2. 1 bộ bể tách khí nước

3. Bơm glycerol đơn 10L / H 1 bộ

4. Nồi nấu chảy glycerin đơn 1 bộ

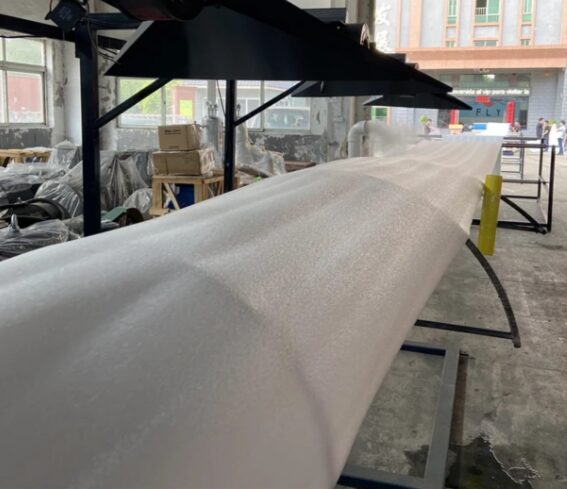

(4) Bộ phận tạo hình

1. 2 bộ trống tạo hình

2. Dụng cụ phá màng (dao cắt) 1 bộ

3. 1 bộ vòng đệm khí định hình và đế

4.1.1 2 bộ quạt trung áp KW

(5) Mở rộng bộ phận làm mát

1. Mở khung 1 bộ

(6) Phần lực kéo (điều khiển bằng biến tần)

1. Sử dụng lực kéo mô-men xoắn, sự khác biệt về tốc độ giữa mỗi nhóm là nhỏ

2. Vòng tròn bên ngoài của con lăn trợ lực được bọc bằng cao su để lực kéo không bị trượt và loại bỏ ảnh hưởng của sự thay đổi của cuộn dây đến tốc độ kéo;

3. Thêm một con lăn áp lực vào con lăn trợ lực để làm cho tấm gần với bề mặt của con lăn, và tối ưu hóa hơn nữa độ ổn định lực kéo;

4. Bộ đếm công tơ (thương hiệu Autonics Hàn Quốc.) 1 bộ

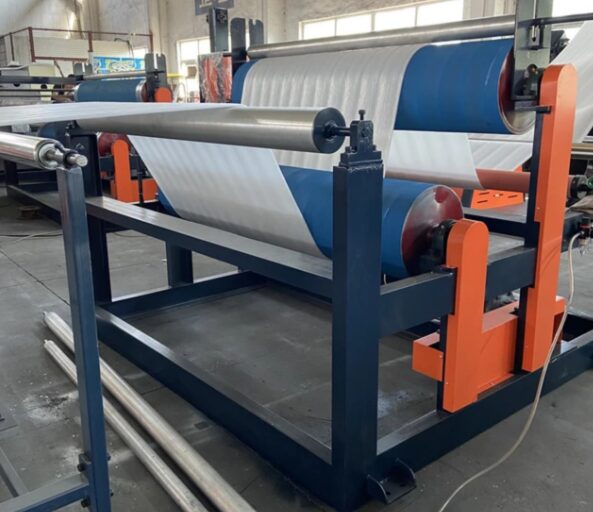

(7) Phần quanh

1. Máy cuốn hai ga, được trang bị 2 trục bơm hơi. 1 bộ

2. Tủ điều khiển lực kéo và tua máy (có chân gạt điều khiển chức năng tua máy tự động) 1 bộ

Khi đạt đến độ dài định trước sẽ có chuông báo.

3. 2 bộ mô-men xoắn 100KG

Bốn, danh sách phụ tùng thay thế

1. Phụ kiện bơm butan 1 bộ

2. Phụ kiện máy bơm glycerin đơn 1 bộ

3. 2 rơ le trạng thái rắn

4. 1 rơ le trung gian

5. Cặp nhiệt điện 3

6. Đồng hồ áp suất (0-60) 2

7. Chiết áp (nhiều lượt, 10K) mỗi 2

8. Ampe kế (0-30) 2

9. Lựa chọn, nút chuyển đổi từng 2

10. Vòng gia nhiệt bằng thép không gỉ dạng thùng 1 bộ

11. Vòng giữ nhiệt khuôn (các kích cỡ khác nhau của vòng giữ nhiệt khuôn) mỗi loại 1bộ

12. Vòng gia nhiệt nhôm đúc thùng 1 bộ

13. Thay đổi ống sưởi lưới (dài) 1

14. Thay đổi ống sưởi lưới (ngắn) 1

15. Vòng gia nhiệt nồi glycerine đơn (vòng nồi) 1 bộ

16. Vòng gia nhiệt nồi glycerine đơn (đáy nồi) 1 bộ

17. Hoạt động 1

18. Cờ lê ống nước 1

19. Ổ cắm lục giác 1 bộ

20. Tay cầm lục giác bên trong (14, 17, 19, 12) mỗi cái 1 cái

21. Mười, mỗi cái 1 cái tuốc nơ vít

22. Tuốc nơ vít nhỏ 1

23. Kéo thiếc 1

24. Khớp thép không gỉ butan 4

25. Ống dẫn gas butan 1

26. Van một chiều 1 bộ

27. Vòng 2

28. Cần kẹp 1

29. Kìm vòng 1

30. Tạo hình bìa nhung trống mỗi thứ 1 cái

31. Vòi khí 2

32. Vùng sưởi 5 mét 1 dải

33. 1 con dao đồng
