Tên sản phẩm Thông số kỹ thuật sản phẩm Mẫu Số lượng  Máy màng căng 2 mét XHD-80/120/80*2400mm

(Thành phẩm: 4*450=1800mm hoặc 4*500=2000mm)

1 bộ

Thiết bị nạp và tháo ống giấy hoàn toàn tự động (Không cần bơm hơi, xả hơi hoặc dán băng keo thủ công)

1 bộ

Bộ thay màn hình tự động + Trạm thủy lực một đến ba (Tốc độ cao, Tiết kiệm thời gian và nhân công)

1 bộ

Hệ thống buồng chân không áp suất âm (Hấp thụ nhiệt và sương mù, Tăng cường làm mát và Cải thiện độ trong suốt)

1 bộ



Máy dán màng tĩnh điện – Nâng cấp (Giảm màng đáy và màng đuôi, Mịn hơn)

1 bộ

Bộ phân phối sử dụng ACBCA năm lớp (Nâng cao chất lượng màng)

1 bộ

Khớp nối máy chính nâng cấp sử dụng “Loại lốp” Khớp nối (Nâng cấp)

1 Bộ

Con lăn nhôm cứng cho máy phụ trợ (Phiên bản nâng cấp) 1 Bộ

Vòng gia nhiệt gốm (Phiên bản nâng cấp) 1 Bộ

Ống kim loại (Phiên bản nâng cấp) 1 Bộ

Các tính năng chính: Máy tái chế nội tuyến loại 182 với thiết bị dỡ tải kín (Phiên bản nâng cấp) 1 Bộ

Trục lều khí XHD (2 tiêu chuẩn + 1 tự do) 3 Bộ

Máy hút độc lập XHD-800 (Hút mạnh) 3 Bộ

Màn hình cảm ứng 10 inch (Proface, Nhật Bản) (Phiên bản nâng cấp) 1 Bộ

Cầu thang an toàn (An toàn và đáng tin cậy) 1 Bộ

Máy cắt hai trạm (Thiết kế lưỡi kép, có thể thay đổi lưỡi mà không cần dừng) (Nâng cấp từ Con lăn đa năng 1 Bộ)

Đường kính con lăn tăng lên 980mm 1 Bộ (Mới (Đã nâng cấp)

Con lăn loại bỏ bụi được nâng cấp (làm sạch sâu, loại bỏ bụi và loại bỏ sáp)

Máy phụ trợ sử dụng truyền động đai đồng bộ (cuộn ổn định cao, mượt mà hơn)

3 bộ (Mới nâng cấp)

Máy vắt sổ tĩnh điện một-một (đảm bảo vắt sổ tốc độ cao)



1 bộ (Mới nâng cấp)

Các thông số cốt lõi:

1. Sản lượng thực tế: 9-11 tấn /ngày
2. Tốc độ dây chuyền thiết kế: 250m/phút
3. Mức tiêu thụ năng lượng thực tế: 320-350
4. Vận hành thiết bị: 1-2 người/ca (hai ca)
5. Công suất đùn tối đa: 600KG/H; công suất đùn thực tế: 400-480KG/H
6. Thiết bị thay cuộn hoàn toàn tự động (bằng sáng chế phát minh, bao gồm máy cắt tự động, máy thay cuộn tự động, máy trả vật liệu tự động, máy luồn ống tự động, máy nạp cuộn tự động)

Các thông số kỹ thuật quan trọng của thiết bị

Mẫu: XHD-LΦ80/120/80*2400MM

Nguồn điện: 380V/50HZ/ba pha

Tổng công suất lắp đặt: 350KW (máy biến áp không dưới 200KW có thể dẫn động) Nguyên liệu chính: LLDPE hoặc LLDPE+LDPE

Độ dày màng: 0,01-0,05CM Chiều rộng màng hiệu quả: 2000MM

Đường kính cuộn tối đa: Φ350MM Cấu trúc màng: Thiết kế năm lớp ACBCA Tốc độ dây chuyền: 250M/PHÚT

Công suất đùn: 400-600KG/H

Kích thước máy (D*R*C): 13,5M*6,5M*5M (chỉ để tham khảo) Tổng trọng lượng (T): 18T (chỉ để tham khảo)

Ống giấy: φ bên trong 76*φ bên ngoài 96mm (chỉ để tham khảo)

Giới thiệu chi tiết về công nghệ và thương hiệu phụ tùng thay thế

1. Áp dụng bộ hệ thống chương trình thay đổi trục lăn tự động ” PLC Mitsubishi Nhật Bản ” (thương hiệu Mitsubishi Nhật Bản )
2. Máy chính, máy phụ và máy thu hồi vật liệu cạnh sử dụng hệ thống ” liên kết một nút, điều chỉnh tốc độ một nút ” , dễ vận hành. ( Thuận tiện cho người vận hành chính )
3. Khuôn áp dụng model thương hiệu ” China Sincerity ” : khuôn 2400MM ( thiết kế kênh dòng chảy đặc biệt, hiệu suất cách nhiệt tốt, tuổi thọ cao, vận hành dễ dàng )
4. Vít chính sử dụng ” Vít Zhoushan với vật liệu chất lượng cao sau khi thấm nitơ ” 80 / 12 0 / 80 Mỗi bộ ( có độ dẻo hóa cao, độ đùn cao, khả năng chịu nhiệt độ cao, chống mài mòn, chống ăn mòn



vân vân.)

5. Động cơ chính sử dụng động cơ thương hiệu ” Jiangsheng ” ; 37KW, 132KW, 37KW ; mỗi loại một bộ
6. Biến tần chính sử dụng thương hiệu nổi tiếng Trung Quốc ” Hope Group *Senlan ” ; 37KW, 132KW, 37KW ; mỗi loại một bộ
7. Hộp số chính sử dụng nhãn hiệu ” Guomao ” của Trung Quốc , mỗi bộ có dung tích 200; 330; 200 .
8. Máy phụ trợ sử dụng ” thiết bị xoay tốc độ cao ” ( có thể làm cho sản phẩm mịn hơn ) (phiên bản nâng cấp có khả năng xoay lớn hơn và độ mịn được cải thiện )
9. Nhà phân phối áp dụng cấu trúc năm lớp ” ACBCA ” .
10. Hệ thống sưởi ấm sử dụng ” vòng sưởi gốm ” ( bền, tiết kiệm năng lượng và tiết kiệm chi phí ) ,
11. Phương pháp thay cuộn sử dụng ” thiết bị nạp và tháo ống giấy hoàn toàn tự động ” ( máy cắt tự động, máy thay cuộn tự động, máy luồn ống tự động, máy tháo ống tự động ) ,
12. Đường kính của con lăn làm mát đầu tiên là φ980MM x1 bộ ( có con lăn mờ ),
13. Đường kính của con lăn làm mát thứ hai là φ370MM x1 bộ,
14. Con lăn quấn thứ ba và thứ tư là φ 450MM x2 Bộ , ( bộ cuối cùng sử dụng con lăn mờ )
15. Bộ điều nhiệt sử dụng thương hiệu ” SKG “. ( Thương hiệu quốc tế )
16. Van điện từ chính thương hiệu “AirTac” ( thương hiệu Đài Loan )
17. Rơ le bán dẫn sử dụng thương hiệu “Yangming” ( thương hiệu Đài Loan )

Bộ nạp tự động loại 18.800 x3

19.182 Máy tái chế vật liệu cạnh x 1 bộ

20. Bộ nối lốp x 3 bộ
21. Con lăn nhôm: ￠ 100mm x 2400mm x2 bộ
22. Con lăn cao su: ￠ 100mm x 2350mm x2 bộ
23. Con lăn dẫn hướng mở: ￠ 100mm x2350mm x2 bộ

Cấu hình chi tiết của tệp đính kèm:

• Máy đùn ” A ” 1 Bàn ( lớp nhớt )

• Vít ( Chu Sơn )

vít : Tỷ lệ khung hình φ 80mm        30 : 1 .

Vật liệu vít: Thép hợp kim chất lượng cao 38CRMOALA , xử lý thấm nitơ bề mặt

• Thùng ( Chu Sơn )

Vật liệu nòng: Thép hợp kim chất lượng cao 38CRMOALA , bề mặt bên trong và bên ngoài được nitơ hóa. Phương pháp gia nhiệt: vòng gia nhiệt bằng gốm.

Phương pháp làm mát: làm mát bằng quạt gió ít tiếng ồn.

• Hộp giảm tốc được sử dụng chuyên dụng cho máy đùn áp dụng phương pháp bôi trơn cưỡng bức.
• Công suất truyền động chính: 37kw Biến tần và 37KW Mỗi cái có một động cơ điện.



3.3 , máy đùn ” C ” 1 Bàn ( lớp ngoài)

(1) Vít ( Chu Sơn)

Thông số kỹ thuật vít: Tỷ lệ khung hình φ 80mm  30 : 1 .



• 、 Máy đùn ” B ” 1 Bàn ( lớp vật liệu chính )

• Vít ( Chu Sơn )

vít : Tỷ lệ khung hình φ 120mm        30 : 1 .

Vật liệu vít: Thép hợp kim chất lượng cao 38CRMOALA , xử lý thấm nitơ bề mặt.

• Thùng ( Chu Sơn )

Vật liệu nòng: Thép hợp kim chất lượng cao 38CRMOALA , bề mặt bên trong và bên ngoài được nitơ hóa. Phương pháp gia nhiệt: vòng gia nhiệt bằng gốm.

Phương pháp làm mát: làm mát bằng quạt gió ít tiếng ồn.

• Hộp giảm tốc được sử dụng chuyên dụng cho máy đùn áp dụng phương pháp bôi trơn cưỡng bức.
• Công suất truyền động chính: 132kw Một bộ biến tần và một động cơ điện 132KW .

1. Phân bố lớp / cấu trúc màng: A/C/B/C/A Đùn đồng thời năm lớp.
2. Phương pháp gia nhiệt: gia nhiệt bằng ống điện bằng thép không gỉ.
3. Công suất gia nhiệt bằng điện: 12,5KW , 380V .
4. Bộ phân phối ABCCA dạng trục chia là loại điều chỉnh dạng khối.



1. Nhà sản xuất / Xuất xứ: Tập đoàn Jingcheng Times Trung Quốc
2. Chiều rộng khuôn: 2400mm . (Loại cắm ngoài, chiều rộng màng có thể điều chỉnh tự do)
3. Độ mở môi khuôn 3mm, độ chính xác đánh bóng: 0.02-0.04 (un), bề mặt dòng chảy đầu khuôn được xử lý mạ crôm cứng: 0.06-0.08 ( un), độ cứng: 60-65 Rockwello, độ dày mạ crôm bề mặt ngoài: 0.01-0.02mm. Có thể điều chỉnh độ rộng tùy ý, vùng nhiệt độ tăng lên 11. Nhiệt độ trong khuôn được cân bằng hơn và độ đồng đều có thể được điều chỉnh dễ dàng hơn.
4. Công suất sưởi điện: 25kw, 380V .
5. Phần đúc



1. Con lăn làm mát và định hình 1 chi nhánh

Thông số kỹ thuật con lăn: φ 980mm*2500mm .

Hệ thống làm mát: ( sử dụng kênh dẫn xoắn ốc, mài siêu mịn, mạ crom cứng, làm mát bằng nước ) .

2. Con lăn làm mát và định hình 1 chi nhánh

Thông số kỹ thuật con lăn: φ 370mm*2500mm .

Hệ thống làm mát: (sử dụng kênh dẫn dòng chảy đặc biệt, mài siêu mịn, mạ crom cứng, làm mát bằng nước).

3. Con lăn kéo 2 chi nhánh

Thông số kỹ thuật con lăn: φ 450mm*2200mm . ( Tất cả các con lăn đều được cân bằng động để đảm bảo màng in ra mịn)



1. Bộ phận điều khiển điện
2. 2 tủ điều khiển máy đùn (độc lập một cửa)
3.                                                           2. Tủ điều khiển cuộn dây 1 Đài Loan ( Hoạt động một cửa )

2 ống gia nhiệt khuôn,   khuôn tự cung cấp

Vòi phun khí ( vòi phun khí tiêu chuẩn 2 Tự động nạp và tháo vòi phun khí 3 5 lần giao hàng

1 bộ thiết bị thổi được giao

Đã giao 1 miếng đồng vụn

Ống gia nhiệt phân phối (12,4*150)       2 Vận chuyển

Biến trở + nắp biến trở 1             3 Đặt giao hàng

súng hơi 1 Giao hàng     1 Vận chuyển

Cờ lê lục giác    1.5-10   1 Đặt giao hàng

Cờ lê lục giác 14            1 Vận chuyển

Cờ lê lục giác 17            1 Vận chuyển

Cờ lê ổ cắm 14   1 Vận chuyển

Cuộn dây gia nhiệt trục vít được giao riêng cho từng trục vít 1 3            Vận chuyển

Rơ le thể rắn 1 Giao hàng           1 Vận chuyển

2 ống gia nhiệt khuôn,   khuôn tự cung cấp

Ampe kế ( 20A )           1 Vận chuyển

Bánh xe dập nổi vật liệu cạnh (kéo qua)

Cần vô lăng dẫn hướng, ghế trục lái, lái 1 bộ

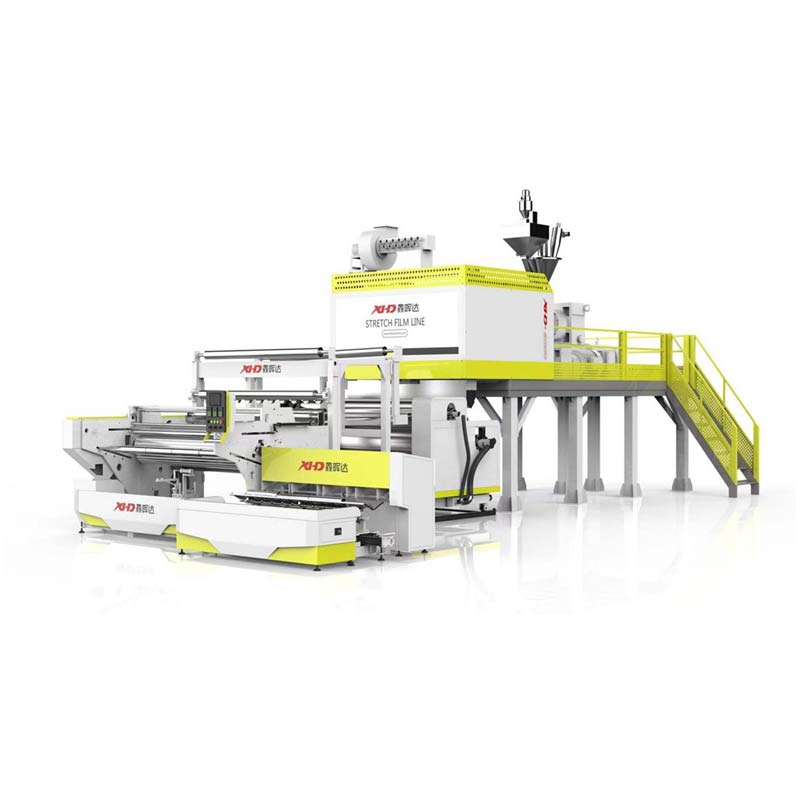

Máy căng thẳng hoàn toàn tự động HD- 2000MM

Tốc độ cao, chất lượng cao, hoàn toàn tự động, giá trị 9-11T/ngày

Sơ đồ máy tính (chỉ mang tính chất tham khảo)

Chi tiết cấu hình thông số của thiết bị

Khuôn trang thiết bị mở trực tuyến (khuôn có thể được mở trực tuyến sạch sẽ để thuận tiện cho việc vận hành và bảo trì).

Phiên bản nâng cấp dây chủ (tiêu chuẩn và gọn gàng) được tặng kèm 1 bộ nâng cấp mới.

1. Sản lượng thực tế: 9-11 tấn/ngày
2. Tốc độ thiết kế đường: 250m/phút
3. Tiêu thụ năng lượng thực tế:
4. Vận chuyển thiết bị: 1-2 người/ca (ca 2)
5. Khối lượng ép tối đa: 600kg/H;
6. Thiết bị thay cuộn hoàn toàn tự động (bằng sáng chế, bao gồm máy cắt tự động, thay cuộn tự động, khôi phục cuộn tự động, xâu ống tự động và cuộn dây tự động)

Các thông số kỹ thuật quan trọng của thiết bị

Mẫu: XHD-LΦ80/120/80*2400MM

Nguồn điện: 380V/50HZ/ba pha

LLDPE hoặc LLDPE+LDPE

Độ dày ngủ: 0,01-0,05CM Hiệu quả chiều rộng: 2000MM

Đường kính cuộn dây tối đa: Φ350MM Cấu hình lớp ngủ: ABCCA Thiết kế lớp tốc độ đường truyền: 250M/PHÚT

Công suất lớn: 400-600kg/giờ

Kích thước tổng thể của máy (L*W*H): 13,5M*6,5M*5M (chỉ để tham khảo) Tổng khối lượng (T): 18T (chỉ để tham khảo)

Giấy ống: φ bên trong 76*φ bên ngoài 96mm (chỉ mang tính chất tham khảo)

Giới thiệu chi tiết công nghệ và thương hiệu phụ tùng tùng

1. Mitsubishi PLC Nhật Bản (thương hiệu Mitsubishi Nhật Bản)
2. Máy chính, máy phụ và máy tái chế sử dụng hệ thống “liên kết một phím, điều chỉnh tốc độ một phím”, thao tác rất dễ dàng. (Thuận tiện cho hoạt động chủ)
3. Khuôn sử dụng mẫu thương hiệu “Trung Quốc • JingThành”: 2400MM cách nhiệt tốt, tuổi thọ cao và vận hành dễ dàng)
4. Vít chính sử dụng “vít Chu Sơn chất lượng cao được nitrid hóa” 80/120/80, mỗi bộ một bộ (có độ dẻo cao, tăng độ cao, chịu nhiệt độ cao, chống mài mòn, chống mòn ăn,…)

5. Động cơ chính sử dụng động cơ thương hiệu “Jiang Sheng” 37KW, 132KW, 37KW mỗi bộ;
6. Trung Quốc “Nhóm Hy Vọng * Senlan” 37KW, 132KW, 37KW mỗi bộ;
7. Hộp số chính sử dụng nhãn hiệu “Guomao” của Trung Quốc, 200; 200 mỗi bộ.
8. Máy phụ hỗ trợ sử dụng “thiết bị xoay tốc độ cao” (có thể làm cho sản phẩm hơn) (mô hình nâng cấp tăng tốc độ và cải thiện tốc độ)
9. Nhà phân phối ứng dụng cấu hình lớp “ACBCA”
10. Hệ thống hệ thống sử dụng “vòng quy trình” (bền, tiết kiệm năng lượng và tiết kiệm chi phí),
11. Phương pháp thay đổi cuộn áp dụng “thiết bị được tải và tồn tại giấy hoàn toàn tự động” (máy cắt tự động, thay cuộn tự động, xâu ống tự động, theo ống tự động),
12. Đường kính của con lăn làm mát đầu tiên sử dụng bộ φ980MM x1 (sử dụng con cuộn mờ),
13. Đường kính của con lăn làm mát thứ hai sử dụng bộ φ370MM x1.
14. Con cuộn cuộn thứ ba và thứ tư sử dụng bộ φ450MM x2 (cuối cùng sử dụng con rối)
15. Bộ điều nhiệt sử dụng nhãn hiệu “SKG”. (quốc tế hiệu)
16. Van điện từ chính nhãn hiệu “Yadeke” (thương hiệu Đài Loan)
17. Rơle trạng thái rắn sử dụng thương hiệu “Yang Ming” (thương hiệu Đài Loan)

Máy chủ tự động loại 18.800 x3 bộ

19.182 Bộ máy tái chế vật liệu cạnh x1

20. Khớp 3 bộ kết nối x

21.Con lăn nhôm:￠Bộ 100mm x 2400mm x2

22. Con lăn cao su:￠bộ 100mm x 2350mm x2
23. Con lăn hướng dẫn mở rộng: bộ ￠100mm x2350mm x2

Cấu hình chi tiết đính kèm:

3.1 Máy đùn 1 chữ “A” (lớp nhẹ)

(1) Vít (Chu Sơn)

Thông số trục vít: φ80mm, tỷ lệ khung hình 30:1.

Vật liệu trụ cột: Thép hợp kim chất lượng cao 38CRMOALA, xử lý mềm ở bề mặt

(2) Thùng (Chu Sơn)

Phương pháp hệ thống: hệ thống vòng tròn.

Phương pháp làm mát: làm mát bằng quạt có độ ồn thấp.

(3) Hộp số giảm tốc đặc biệt cho máy đùn được bôi trơn bằng bôi trơn bóng.

(4) Công suất truyền động chính: một bộ biến tần 37kw và một động cơ 37KW.



3.3. Máy đùn 1 chữ “C” (lớp ngoài)

(1) Vít (Chu Sơn)

Thông số trục vít: φ80mm, tỷ lệ khung hình 30:1.



3.2. Máy đùn 1 chữ “B” (lớp vật liệu chính)

(1) Vít (Chu Sơn)

Thông số trục vít: φ120mm, tỷ lệ khung hình 30:1.

Vật liệu trụ cột: Thép hợp kim chất lượng cao 38CRMOALA, xử lý mềm bề mặt.

(2) Thùng (Chu Sơn)

Chất liệu thùng: Thép hợp kim chất lượng cao 38CRMOALA, xử lý mềm trên bề mặt bên trong và bên ngoài. Phương pháp hệ thống: hệ thống vòng tròn.

Phương pháp làm mát: làm mát bằng quạt có độ ồn thấp.

(3) Hộp số giảm tốc đặc biệt cho máy đùn được bôi trơn bằng bôi trơn bóng.

(4) Công suất truyền động chính: một bộ biến tần 132kw và một động cơ 132KW.



1. Cấu trúc phân phối lớp/lớp vỏ: Đồng tôc lớp A/C/B/C/A.
2. Phương
