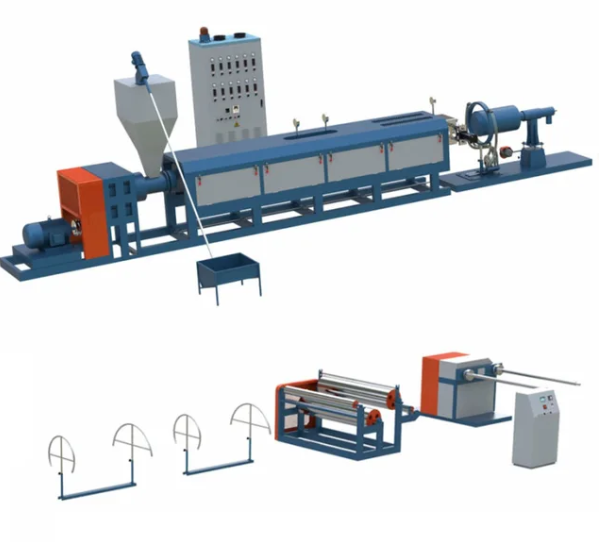

Máy tấm xốp PE120

Thông số kỹ thuật chính và cấu hình thành phần của máy tấm xốp PE120

I. Tập trung

1. Khí tạo bọt: butan lỏng hoặc khí hóa lỏng

2. Vít / xi lanh: đường kính ¢ 120mm / ¢ 120×210; vật liệu 38CrMoAl; xử lý nitride khoảng một tuần, lớp thấm nitơ dày 0,5 mm.

3. Hệ thống lưới thay thế hai vị trí thủy lực, đường kính lỗ quá mức ¢ 120;

4. Nguồn cung cấp điện là 380VAC, 50Hz

II. Danh sách danh mục

1. Thông số kỹ thuật

2. Máy trộn nguyên liệu: 1 máy

3. Giá đỡ trên: 1

4. Vắt ra khỏi đơn vị: 1 bộ

5. Máy bơm butan (2 máy bơm piston): 1,

6. Bơm lipid đơn (1 máy bơm piston): 1

7. Đầu khuôn và miệng khuôn: 1 khuôn; 2 bộ miệng khuôn

8. Bộ chuyển mạng: 1 bộ

9. Trống định hình và vòng gió: 2 trống định hình; 1 vòng gió

10. Mở rộng các đơn vị hỗ trợ: 1 bộ

11. Thiết bị kéo: 1

12. Thiết bị thu gom: 1

13. Bộ điều khiển: 2 tủ điện

14. Bộ loại bỏ tĩnh điện: 1 bộ – điều khiển điện tử

III. Người dùng chuẩn bị

1. Nguồn điện: 3 pha, 380VAC* 50Hz, mặt đất trung tính, tổng cộng 100Kw

2. Nước làm mát: 3000L/h hoặc tháp nước làm mát 10m3-20m3. Thông thường

3. Máy bơm nước: 30m chiều cao. 2″ đường ống

4. Lõi giấy

3″ 2 miếng

5. Bộ thay thế lưới bằng thép không gỉ 3 miếng

1. Thông số kỹ thuật

1.1. Đường kính trục vít ¢ 120;

1.2.10-50rpm

1.3. Tốc độ tạo bọt: 20-45

1.4. Chiều rộng tấm: 800-2000mm

1.5. Độ dày tấm: 0,5-6mm

1.6. Năng suất: 140-180kg/h. Tốc độ dòng: 20-80m/phút

1.7. Phương pháp làm mát: hệ thống vòng khép kín

1.8. Tiêu thụ năng lượng lắp đặt: không quá 150kw; Tiêu thụ điện năng: 80kw

1.9. Lõi giấy: 3 inch

1.10. Khí nén: Không

1.11.Kích thước: 25000 (L)*5000 (W)*3000 (H)

1.12. Tổng trọng lượng: 11 tấn

2. Máy trộn nguyên liệu LDPE, 1 bộ

2.1. Thể tích: 200kg

2.2. Động cơ truyền động: 2.2Kw;

3. Giá đỡ trên

3.1. Bàn nấu ăn: 1

3.2. Thang thép: 1

3.3. Máy tự động xoắn ốc: 1, động cơ 1,5Kw

3.4. Hộp lưu trữ mặt đất: 1

4. Đùn ra khỏi đơn vị, 1

4.1. Hộp số: mô hình 280-16, xoắn ốc vô cấp, hộp HT200, bánh răng 40Cr

4.2. Động cơ chính: 75kw AC động cơ + biến tần

4.3. Chỗ ngồi đầu vào: đúc thép, nước làm mát kẹp

4.4. Ống: đường kính bên trong 120, đường kính ngoài 210

4.5. Vít: đường kính 120, chiều dài đùn 6600.Độ cứng: HV900-1000. RPM：0-45

5. Phụ gia tạo bọt (bơm butan): 1 bộ

5.1. Phụ gia tạo bọt: khí butan lỏng. Máy bơm: piston 2-piston

5.2. Lưu lượng truy cập: 0-80L / h

5.3. Áp suất: Tối đa 25. Mpa

5.4. Điều chỉnh: điều chỉnh piston theo chu kỳ trở lại, ổ đĩa động cơ biến tần;

5.5 Đồng hồ đo áp suất: 0-40Mpa

5.6. Động cơ truyền động của máy bơm: 1.5Kw, 1 bộ

6. Chống co lại (máy bơm monocyanin) đơn vị: 1 bộ

6.1. Đơn vị chống co thắt: glycerate; glycerin đơn hardcore

6.2. Lưu lượng truy cập: 10L /h

6.3 Đồng hồ đo áp suất: 0-40Mpa, 1

6.4. Thể tích lò: 25L / h

6.5. Bơm điều khiển động cơ: 1.5Kw, 1 bộ

7. đầu khuôn tấm và miệng khuôn: 1 khuôn, 2 bộ miệng khuôn

7.1. Hình dạng: miệng tạo bọt tròn

7.2. Đường kính ∮a, đang chờ xử lý, 1

7.3. Đường kính ∮b, đang chờ xử lý, 1

7.4.Vật liệu: 38CrMoAl

7.5. Cách sưởi ấm: sưởi ấm điện

7.6. Bảng áp suất nóng chảy: 0-40Mpa

7.7. Kiểm soát độ dày:

7.8. Vành đai sưởi ấm: 1

7.9. Nhiệt độ nóng chảy: cảm biến T / M, 1 ổ cắm

8. Bộ thay thế hai vị trí thủy lực: 1 bộ

8.1. Tấm xốp: 3 miếng, vật liệu: thép không gỉ

8.2. Bảng điều khiển nhiệt độ: MV Vương quốc Anh (PID)

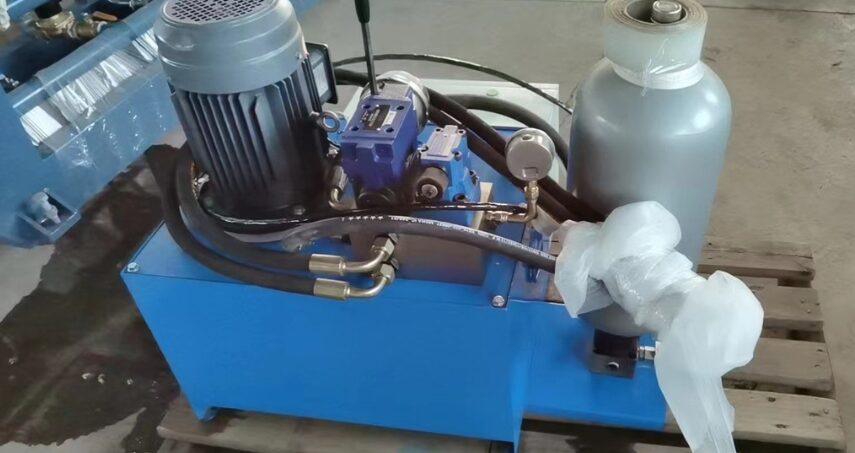

8.3. Trạm thủy lực: 1 bộ

8.4. Kiểm soát nhiệt độ: Khu vực 1

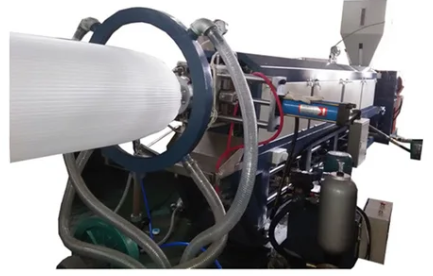

9. Trống định hình và vòng gió: 2 bộ trống định hình, 1 vòng gió

9.1. Vòng gió

9.1.1. Vật liệu: thép nói chung

9.1.2. Cách lưu thông không khí: máy sấy tóc

9.1.3 Động cơ máy sấy tóc: 0,75Kw

9.2. Trống định hình:

9.2.1. Làm mát: không khí

9.2.2 Cách cắt: dao tròn, ổ đĩa động cơ

9.2.3. Kích thước trống định hình: tùy thuộc vào chiều rộng của tấm, mỗi bộ 1 bộ

10. Mở rộng đơn vị hỗ trợ: 1 bộ

10.1 Khung thép carbon và ống thép, dần dần mở rộng

10.2. Thành phần

11. Thiết bị kéo: 1

11.1. Con kéo: đường kính 405 * 2200 * 2 miếng

11.2. Vật liệu: No.20 ống + mạ

11.3. Động cơ kéo (tốc độ có thể điều chỉnh): 3HP *1 miếng

11.4. Con kny-2 mở rộng: đường kính 150 * 2200mm

11.5. Mở rộng con dế vật liệu: thép + nhôm + gỗ

12 thiết bị thu gom: 1

12.1． Cách thức: 2 hai người thu cuộn cuộn

12.2． Trọng lượng cuộn tối đa: đường kính tối đa 40kg * 1m

12.3． Căng thẳng tối đa: 15kg

12.4. Động cơ truyền động (tốc độ có thể điều chỉnh): động cơ mô-men xoắn, 50kg / CM2 * 2 miếng

12.5. Kiểm soát chiều dài: thiết lập sẵn báo động chiều dài

12.6. Flip lái động cơ: 1HP * 1/10 truyền động giảm tốc động cơ

13. Bộ điều khiển tự động

13.1. Kiểm soát nhiệt độ

13.1.1. Máy đùn: khoảng 10

13.1.2.Mô-đun: 1 khu vực

13.1.3. Bộ chuyển mạng: khoảng 1

13.1.3. Bảng điều khiển nhiệt độ

13.2. Điều khiển động cơ lái:

13.2.1. Máy đùn: AC động cơ điều khiển tủ điện

13.2.2. Đơn vị cuộn kéo điều khiển tủ điện

14. Bộ loại bỏ tĩnh điện: 1 bộ

14.1. Cách: Thanh áp suất cao;

15. Các vấn đề liên quan: (người dùng tự mang theo)

15.1.3-pha *380V*50Hz với mặt đất trung tính. Công suất: 80Kw

15.2. Nước làm mát: 3000L / h

15.3.butan: tối đa 80L/phút
