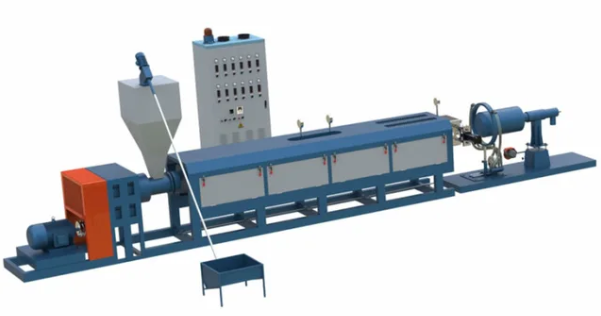

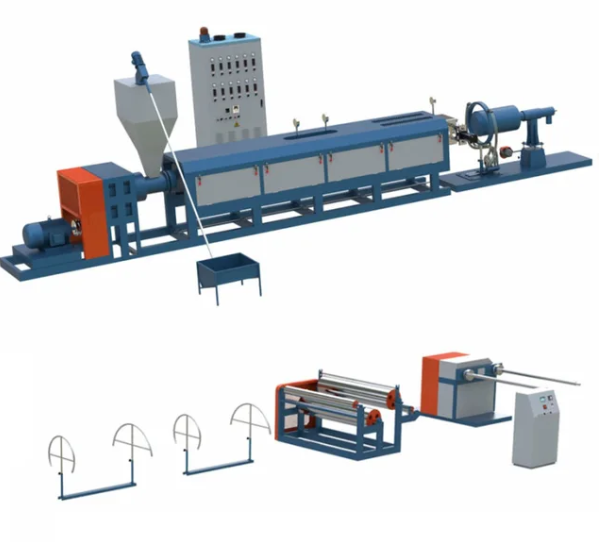

Máy tạo bọt Phật Sơn 105 PE FOAM

佛山105 PE FOAM发泡机主要技术规格及部件配置

Thông số kỹ thuật chính và cấu hình thành phần của máy tạo bọt Phật Sơn 105 PE FOAM

1. Khí tạo bọt: butan lỏng hoặc khí hóa lỏng

2. Vít / thùng: đường kính 105mm; vật liệu 38CrMoAl; xử lý thấm nitơ trong khoảng một tuần, lớp thấm nitơ dày 0,5mm.

3. Hệ thống thay đổi màn hình ga kép thủy lực

4. Nguồn cung cấp là 380VAC, 50Hz

Ⅱ Danh sách nội dung

1. Các thông số kỹ thuật

2. Rack: 1 chiếc

3. Máy trộn nguyên liệu: 1 bộ

4. Đơn vị đùn: 1 bộ

5. Bơm glycerol đơn (1 bơm piston): 1

6. Bơm butan (2 bơm piston): 1

7. Đầu chết và miệng chết: 1 đầu chết; 2 bộ miệng chết

8. Bộ đổi màn hình: 1 bộ

9. Trống định hình và vòng không khí: 2 trống định hình; 1 vòng không khí

10. Bộ phận hỗ trợ mở rộng: 1 bộ

11. Thiết bị kéo: 1

12. Thiết bị quấn dây: 1 bộ

13. Bộ phận điều khiển: 2 tủ điện

14. Bộ khử tĩnh điện: 1 bộ điều khiển điện tử

15. Ống làm mát: 2

16. Máy cắt và kéo: 1 bộ

17. Bàn làm việc băng tải: 1

Ⅲ Chuẩn bị của người dùng

1. Nguồn cung cấp: 3 pha, 380VAC * 50Hz, nối đất trung tính, tổng cộng 130Kw

2. Nước làm mát: 3000L / h hoặc tháp nước làm mát 10m3-20m3. Thông thường

3. Máy bơm nước: Trụ cao 30m. Ống 2 ”

4. Hai mảnh lõi giấy 3 ”

5. 3 miếng thay đổi màn hình bằng thép không gỉ

1. Thông số kỹ thuật

1.1 .. Đường kính trục vít 105

1,2.10-50 vòng / phút

1.3.Tốc độ tạo bọt: 20-45

1.4 Chiều rộng tấm: 800-1500mm

1.5. Độ dày tấm: 0.5-4mm

1.6 Sản lượng: 100-130kg / h. Tốc độ tuyến tính: 20-80m / phút

1.7 Phương pháp làm mát: hệ thống vòng kín

1.8. Mức tiêu thụ năng lượng đã lắp đặt: không quá 130kw; tiêu thụ điện năng: 65kw

1.9. Lõi giấy: 3 inch

1.10. Khí nén: không có

1.11. Kích thước: 25000 (L) * 5000 (W) * 3000 (H)

1.12.Tổng trọng lượng: không quá 10 tấn

2. Máy khuấy nguyên liệu LDPE, 1 bộ

2.1 .Khối lượng: 200kg

2.2. Bộ nạp: hình vuông

2.3.Thành phần bộ nạp: trục vít

2.4. Động cơ truyền động: 2.2kw; 1 bộ

3. Giá cho cấp liệu , 1 bộ

3.1. Bảng cấp liệu : 1

3.2. Thang thép: 1

3.3. 1 bộ cấp vít

3.4. 1 hộp lưu trữ

4. Đơn vị đùn, 1 bộ

4.1. Hộp số: Model 250-16, kiểu trục vít vô cấp, hộp HT200, bánh răng 40Cr,

4.2 Động cơ chính: Động cơ xoay chiều 55kw + bộ biến tần

4.3. Ghế ăn: thép đúc, nước làm mát có vỏ bọc

4.4. Thùng trục vít: đường kính trong 105, đường kính ngoài 195

4.5. Vít: đường kính 105, chiều dài 5775. Độ cứng: HV900-1000. RPM: 0-45

5. Chất trợ tạo bọt (bơm butan): 1 bộ

5.1. Chất trợ tạo bọt: khí butan lỏng. Bơm: Loại piston 2 piston

5.2. Tốc độ dòng chảy: 0-80L / h

5.3. Áp suất: Tối đa 25Mpa

5.4.Phương pháp điều chỉnh: điều chỉnh hành trình piston

5.5 Đồng hồ đo áp suất: 0-40Mpa

5.6 Động cơ dẫn động bơm: 1.5Kw, 1 bộ

6. Bộ phận chống co ngót (bơm glyceride): 1 bộ

6.1. Đơn vị chống co ngót: glyxerit; glyceryl monostearat

6.2. Âm lượng: 10L / h

6.3 Đồng hồ đo áp suất: 0-40Mpa, 1

6.4. Thể tích lò: 25L / h

6.5. Động cơ dẫn động bơm: 1.5Kw, 1 bộ

7. Đầu chết và miệng chết: 1 đầu chết, 2 bộ miệng chết

7.1.Mô hình: miệng khuôn xốp tròn

7.2. Đường kính ∮a, được xác định, 1

7.3. Đường kính ∮b, được xác định, 1

7.4. Chất liệu: 38CrMoAl

7.5. Phương pháp sưởi ấm: sưởi ấm bằng điện

7.6. Đồng hồ đo áp suất nóng chảy: 0-40Mpa

7.7. Kiểm soát độ dày:

7.8. Vùng làm nóng: 1

7.9. Đồng hồ đo áp suất nóng chảy: 0-40Mpa, 1

7.10.Nhiệt độ nóng chảy: Cảm biến T / M, 1 ổ cắm

8. Bộ thay đổi màn hình ga đôi thủy lực: 1 bộ

8.1. Bộ đổi màn hình: 2 miếng Chất liệu bộ đổi màn hình: thép không gỉ

8.2.Bảng điều khiển nhiệt độ: RKC hoặc MV (PID)

8.3. Trạm thủy lực: 1 bộ

8.4.Kiểm soát nhiệt độ: Vùng 1

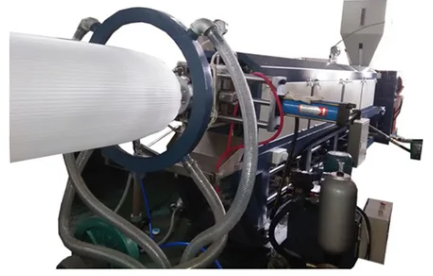

9. Trống định hình và vòng không khí: 2 bộ trống định hình, 1 vòng khí

9.1. Vòng gió

9.1.1. Chất liệu: thép thông thường

9.1.2 Phương pháp dòng khí: máy sấy tóc

9.1.3 Động cơ máy sấy tóc: 0,75Kw

9.2. Trống định hình:

9.2.1 Phương pháp làm mát: không khí

9.2.2 Phương pháp cắt: dao tròn, truyền động động cơ

9.2.3. Kích thước trống định hình: ∮a, ∮b, mỗi loại 1 bộ

10. Bộ phận hỗ trợ mở rộng: 1 bộ

10.1 Khung thép cacbon và ống thép, dần dần mở ra

10.2. Các thành phần

11. Thiết bị kéo: 1

11.1 Con lăn kéo: đường kính 405 * 2200 * 2 miếng

11.2. Chất liệu: Ống số 20 + mạ crom

11.3. Động cơ kéo (có thể điều chỉnh tốc độ): 3HP * 1 cái

11.4. Con lăn mở rộng: đường kính 150 * 1600mm

11.5. Chất liệu của cuộn mở: thép + nhôm + gỗ

12 Thiết bị quấn: 1 bộ

12.1. Phương pháp: 2 con lăn bàn xoay

12.2. Trọng lượng vòng tua tối đa: tối đa 40kg * đường kính 1m

12.3. Lực căng tối đa: 15kg

12.4. Động cơ truyền động (có thể điều chỉnh tốc độ): động cơ mô-men xoắn, 50kg / CM2 * 2 miếng

12.5. Kiểm soát chiều dài: cảnh báo chiều dài và chiều rộng đặt trước

12.6. Động cơ truyền động quay vòng: động cơ bánh răng 1HP * 1/10

13. Bộ điều khiển tự động

13.1. Kiểm soát nhiệt độ

13.1.1. Máy đùn: 10 khoảng

13.1.2. Đầu chết: 1 khoảng

13.1.3. Bộ thay đổi màn hình: 1 phần

13.2. Điều khiển động cơ truyền động:

13.2.1. Máy đùn: Tủ điều khiển động cơ AC

13.2.2. Bảng điều khiển của bộ phận kéo và tua máy

14. Bộ khử tĩnh điện: 1 bộ

14.1 Phương pháp: thanh cao áp;

15. Các vấn đề liên quan: (do người dùng cung cấp)

15.1.3-pha * 380V * 50Hz, với nối đất trung tính. Công suất: 65Kw

15.2. Nước làm mát: 3000L / h

15.3. Butan: Tối đa 80L / phút

15.4. Thiết bị tăng áp butan (có thể chọn thiết bị tăng áp nitơ hoặc tăng cường cơ học)

15.5 . Khách hàng cần mua thêm máy nén khí . máy bơm nước và đường ống két nối nước làm mát
